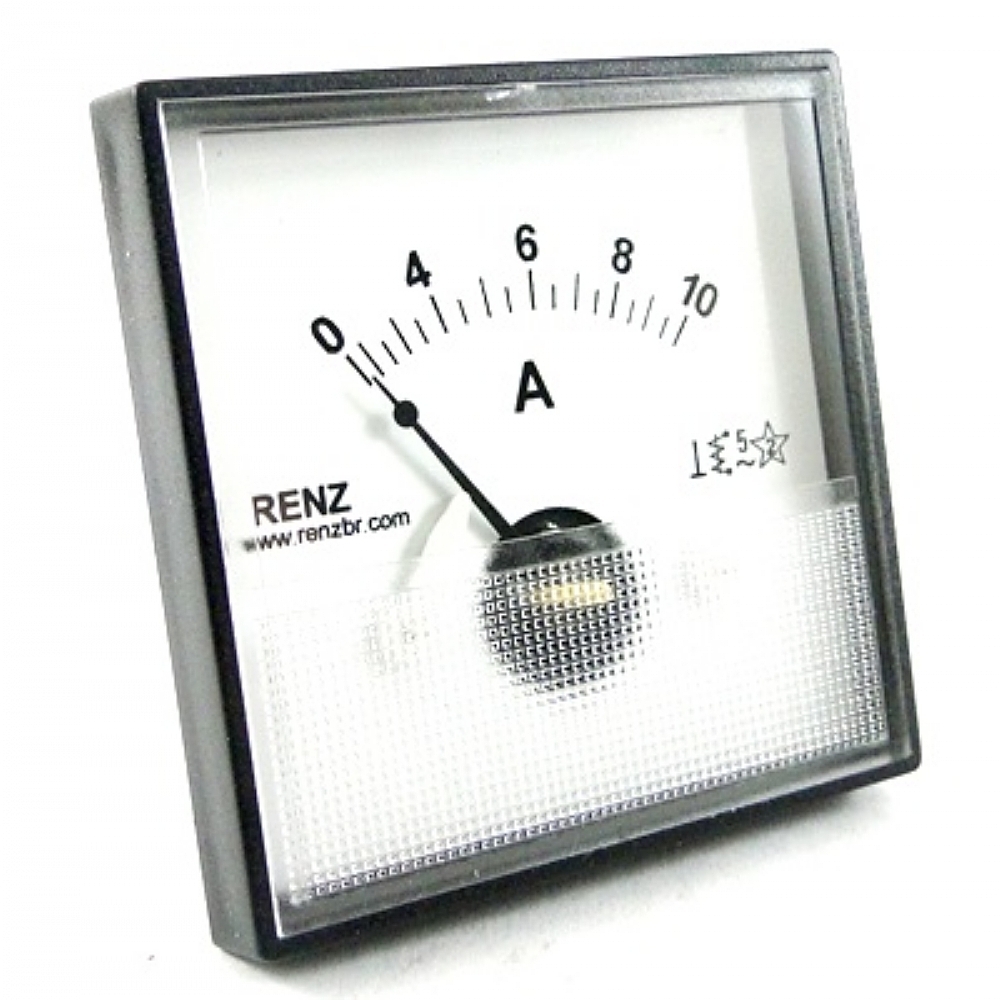

Amperimetro Analógico Renz QR65 0 a 10A - CA - Ferro Móvel

Descrição do Amperimetro Analógico Renz QR65 0 a 10A - CA - Ferro Móvel:

INSTRUMENTOS DE FERRO MÓVEL
Apresentação / Aplicação Características Técnicas.
Os instrumentos de medição de sistema Ferro Móvel - FM são utilizados para medição de tensão (V) e corrente (A), em circuitos de corrente alternada (AC) e em baixa frequência (50 / 60 Hz). Sua classe de exatidão é de +/- 5,0 % e a escala dos instrumentos não são lineares, em função da histerese do material (ferro) utilizado. Voltímetros: podem ser ligados em paralelo com a carga instalada no circuito. Amperímetros: podem ser ligados em série com a carga instalada no circuito. Outros campos de medição, escalas, indicações e sinais especiais, logotipos, etc.
* Escala Ilustrativa

Características Mecânicas:

• Caixa de termoplástico preto.

• Visor de acrílico cristal.

• Escala em aço galvanizado, na cor branca.

• Amortecimento de ponteiro entre 5 a 7 segundos.

• Fixação pelo sistema rápido - duas presilhas são colocadas em dois pinos fixos na caixa.

Características Elétricas do Amperimetro Analógico Renz QR65 0 a 10A - CA - Ferro Móvel:

• Sistema de ferro móvel.

• Medição em corrente alternada.

• Classe de exatidão de 5% no final da escala.

• Frequência de 50...60 Hz.

• Tensão de prova de 2 kV.

• Consumo aproximado de 1,0 a 2,5 VA.

• Indicação a partir de 30% da escala.
