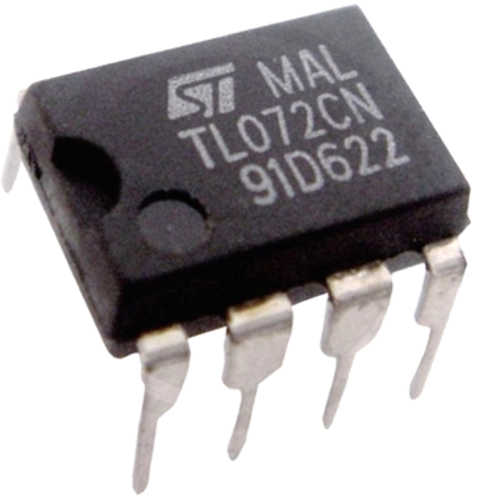

Circuito Integrado TL072CN

Descrição do Circuito Integrado TL072CN:

    O amplificador operacional TL072  da série TL07x tem entrada Jfet semelhantes aos circuitos integrados da série TL08x, com baixa polarização de entrada e correntes de deslocamento e taxa de variação rápida. A baixa distorção harmônica e baixo ruído tornam o TL072 e toda a série TL07x ideais, e adequados para aplicações de pré-amplificador de áudio e alta fidelidade. Cada amplificador do TL072 possui entradas JFET tem entrada alta impedância e é acoplado com estágios de saída bipolar integrados em um único encapsulamento.

    Os circuitos TL072 dessa série com sufixo C são caracterizados para operação de 0 a 70 graus Celsius, já os circuitos integrados com sufixo I são caracterizados para operação de ?40  a +85 graus Celsius, mas ainda tem uma faixa ainda mais estendida, uma série para uso militar que são os circuitos integrados com sufixo M que são caracterizados para operação na faixa de temperatura de -55  a +125 graus Celsius.

Características Técnicas do Circuito Integrado TL072CN:

• Baixo consumo de energia
•  Trabalha em modo comum e diferencial
• Ampla faixa de tensão
•  Baixo corrente de "Bias" e "Offset"
•  Proteção de curto circuito
•  Baixa distorção harmônica, por volta de 0.003%
•  Baixo ruido
• Impedância de entrada alta devido ao estágio inicial com Jfet
•  Compensação de frequência interna
•  Operação "Latch-Up-Free"

Click aqui para baixar o datasheet do Circuito Integrado TL072CN
