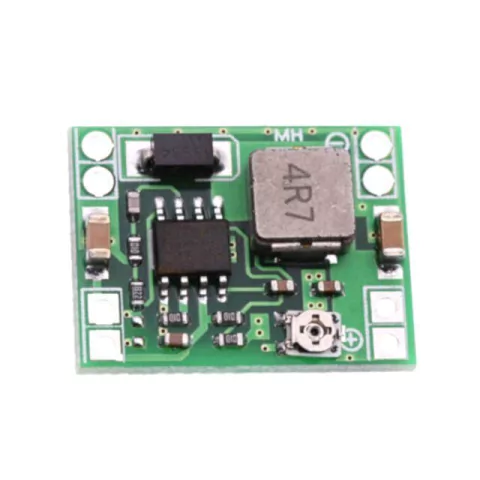

Descrição do Modulo MP1584 Step Down Ajustavel

O módulo "Modulo MP1584 Step Down Ajustavel" é um conversor de tensão DC para outra tensão DC mais baixa os chamados conversores DC/DC step-down é baseado no
MP1584 que converte tensões entre 4,5V e 28V para uma tensão de saída de 1,8V a 26,5V com capacidade de fornecimento de corrente de até 3A.

Todo conversor de tensão exige uma tensão mínima diferencial entre a entrada e a saída, devido a necessidade de polarização interna dos componentes, no LM317 o mínimo é de 1,24V nesse módulo MP1584 Step Down Ajustável" o mínimo de tensão entre a entrada e a saída é de 1,5V.

Características do Modulo MP1584 Step Down Ajustavel

• Tensão para entrada.............................................: 4,5V a 28V
• Tensão de saída....................................................: 1,8V a 26,5V
• Corrente de saída máxima de operação contínua: 3A
• Corrente de saída de pico máxima........................: 4A
• Corrente quiecente (sem carga).............................: 100uA

• Eficiência................................................................: 92%
• Frequência de chaveamento programável entre...: 100KHz e 1,5MHz
• Limitador de corrente interna................................: Sim
• Encapsulamento do circuito integrdo principal......: Soic8E

• Necessidade de resistor limitador de corrente.....: Não
• "Soft start" interno..................................................: Sim

• Ripple......................................................................: <30mV
• Temperatura de operação......................................: -40 Graus Célsios a +85 Graus Célsius
• Dimensão do módulo..............................................: 22mm x 17mm x 4mm



  Aplicações do Modulo MP1584 Step Down Ajustavel



• Conversão de tensão de alta potência
• Sistemas automotivos
• Circuitos industriais
• Distribuição de energia
• Sistemas alimentados a bateria devido a baixa corrente de consumo sem carga
