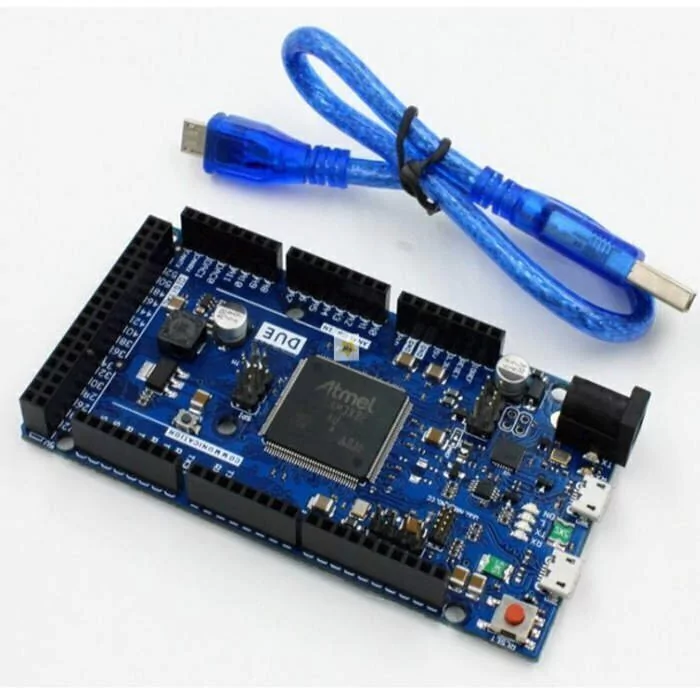

Placa Arduino DUE Com Cabo USB

Descrição da Placa Arduino DUE Com Cabo USB:

O Arduino Due é uma placa para desenvolvimento baseada no microcontrolador Atmel SAM3X8E ARM Cortex-M3 que é o primeiro microcontrolador com núcleo ARM de 32 bits utilizado em um placa Arduino.

Possui 54 pinos de entrada/saída digital (dos quais 12 podem ser usados ??como saídas PWM), 12 entradas analógicas, 4 UARTs (portas para comunicação serial), um clock de 84 MHz, uma conexão compatível com USB OTG, 2 DAC (digital para analógico) , 2 TWI, um conector de alimentação, um cabeçalho SPI, um cabeçalho JTAG, um botão de reset e um botão de apagar.

É importante ressaltar que ao contrário da maioria das placas Arduino, a placa Arduino Due funciona a 3,3V e a tensão máxima que os pinos de E/S podem tolerar é 3,3 V. A aplicação de tensões superiores a 3,3 V em qualquer pino de E/S pode danificar a placa, caso seja necessário, consulte circuitos para ceifar os sinais, uma boa idéia seria utilizar diodos.

A placa contém tudo o que é necessário para dar suporte ao microcontrolador, basta conectá-lo a um computador com um cabo micro-USB ou alimentá-lo com um adaptador AC/DC ou bateria para começar a programar e criar projetos incríveis! Essa placa de Arduino Due é compatível com todos os shields do Arduino que funcionam em 3,3V e são compatíveis com a pinagem do Arduino 1.0.

O Due segue a pinagem 1.0:

TWI: Pinos SDA e SCL que estão próximos ao pino AREF.

IOREF: permite que uma blindagem anexada com a configuração adequada se adapte à tensão fornecida pela placa. Isso permite compatibilidade de blindagem com uma placa de 3,3 V, como as placas baseadas em Due e AVR, que operam em 5 V.

Um pino desconectado, reservado para uso futuro.

Informações Técnicas da Placa Arduino DUE Com Cabo USB:

• Microcontrolador ATMEL SAM3X8E
• Clock de 84 Mhz
• 512 Kb de memória RAM
• 54 entradas/saídas digitais.
• 12 entradas analógicas
• 12 portas podem ser usadas como saída PWM (módulação de pulso)
• 4 UARTS (portas para comunicação serial)
• 2 portas


Para mais informações consulte o site oficial no link Arduino Due
