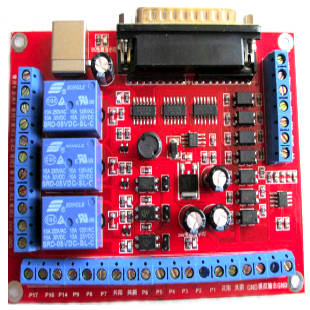

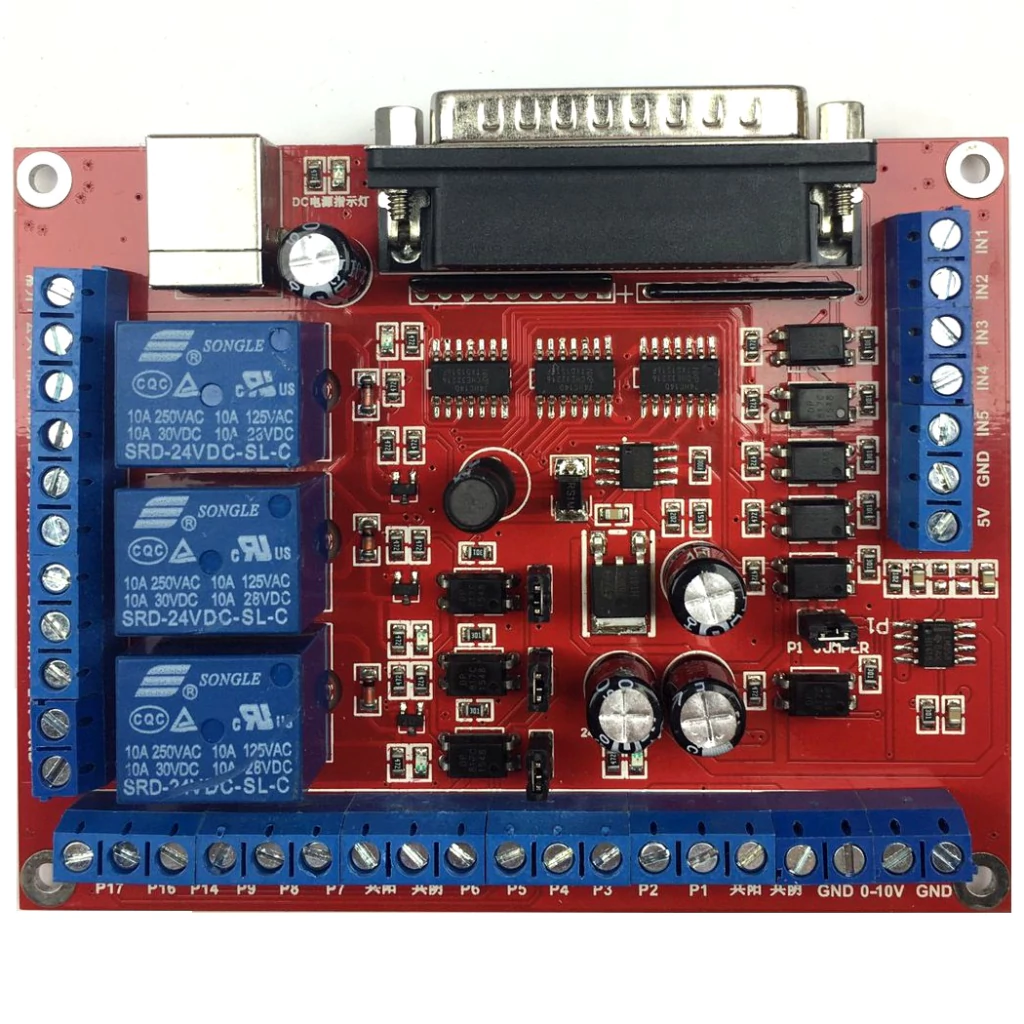

Placa Isoladora DR-ISOL4XM3-CS

Descrição da Placa Isoladora DR-ISOL4XM3-CS:

A placa de controle deve ser alimentada com tensão DC, certifique-se de que os polos positivo e negativo estão conectados corretamente antes de energizar o circuito.
Não  deixe  objetos  condutores  como  pequenos  parafusos  ou  pedaços  de  fios  em contato direto com o circuito. Nem objetos inflamáveis.
Manter a placa controladora em ventilação adequada.
A  placa  de  controle  CNC  foi  projetada  para  software  MACH3  e  outros  similares  de mercado, usada em computador via porta de impressão(LPT). A placa de controle CNC é  amplamente  utilizada  na  usinagem  CNC,  tais  como: máquinas  de  gravação,  tornos CNC, máquina de corte plasma, máquina de gravação a laser, fresadora CNC, centros de usinagem e assim por diante. É o  método mais rentável a se utilizar para controle CNC com software tipo     MACH3 no computador.

Informações técnicas da Placa Isoladora DR-ISOL4XM3-CS:

• Isolamento de voltagem absoluta

• Possui entrada de 24VDC que é usada para alimentação  analógica.  Com  mais  segurança  e  estabilidade,  isolando  a  alimentação digital da analógica.

• Cinco portas de entrada

• Doze portas de saída que podem controlar seis motores ao mesmo tempo

• Três relês colocados que podem ser programados via software, três LEDs dispostos no circuito para indicar qual relê esta sendo utilizado

• Tensão analógica programada a partir de 0 à 10V pode ser definido para controle de velocidade motores spindles

• A placa de controle CNC pode controlar driver de motor de passo com cátodo comum ou ânodo comum. E também pode controlar servo motor com o sinal digital.

• O range de alimentação para circuito analógico pode ser de 14 à 30V.
• Dimensão da placa: 1,7x8,6x11,1 cm (AxLxC)

• Peso da placa: 115 gramas
